Обрабатывающий центр PMSK DA48G-2128 - это тяжелый станок, который одинаково эффективно справляется как с контурной резкой, так и с комплексной сверловкой. Главная особенность модели — наличие сверлильной группы DA48 в комплекте с ATC-шпинделем, что превращает станок в полноценное производственное решение для корпусной мебели, фасадов и дверей .
Особенности конструкции
Особенности конструкции
- Сверхпрочная литая станина: Станина сварена роботами из стали...
Обрабатывающий центр PMSK DA48G-2128 - это тяжелый станок, который одинаково эффективно справляется как с контурной резкой, так и с комплексной сверловкой. Главная особенность модели — наличие сверлильной группы DA48 в комплекте с ATC-шпинделем, что превращает станок в полноценное производственное решение для корпусной мебели, фасадов и дверей .
Особенности конструкции
Модификация станка: DA48G-2128
Сверлильная группа: 2,2 кВт
Количество сверлильных шпинделей: вертикальные: 5 + 4
Общая установленная мощность: 15 кВт
Размер рабочего поля: 2850 х 2080 х 260
Вакуумный стол: однослойный композитный
Косозубая рейка: LAPPING 30. Тайвань
Направляющие по осям X, Y: T-WIN helical rack. Тайвань
Базирующие упоры: 3 + 4х2
Скорость хода по осям X, Y: 65 м/мин
Рабочая скорость по осям X, Y: 0…20 м/мин
Точность позиционирования: ±0.05 мм
Мощность фрезерного шпинделя: 9 кВт
Скорость вращения шпинделя: 0…24000 об/мин
Тип патрона / цанга: ISO 30 / ER 32
Охлаждение фрезерного шпинделя: воздушное
Модель фрезерного шпинделя: JST/CC
Серводвигатели: HECHUAN 1 кВт
Планетарные редукторы: Shimpo Nidec. Япония
Производитель стойки: WEIHONG
Hardware: NC60C
Software: NC Studio 15
Система управления: G-code
Совместимость: ArtCam, SolidWorks, BCad, Базис- Мебельщик, K-3 Мебель
Инвертор: HPMONT 11 кВт
Сталкиватель на разгрузочный стол: пневматический с системой аспирации
Калибровка длины фрез: автоматическая
Аспирационная система: автоматические шиберные заслонки
Пневматические компоненты: AirTAC Taiwan
Электрические компоненты: DELIXI
Расход сжатого воздуха: 600 л/мин
Производительность аспирации: 8000 м3/час. Диаметр патрубков: 150 + 100 мм
Система смазки: автоматическая
Размеры в плане: 4800 x 3400 x 2500 мм
Масса станка: 2700 кг
Комплектация:
ИНТЕРФЕЙС WEIHONG

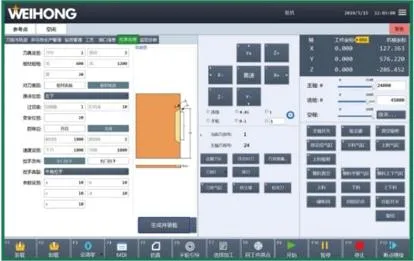

Современная система ЧПУ WEIHONG NC60C (NC Studio 15) на базе промышленного компьютера, которая имеет удобный интуитивно понятный русифицированный интерфейс. Полная поддержка ЗD-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс. Система использует стандартные G-коды, что позволяет создавать программы обработки, используя различные популярные программные продукты: ArtCam, SolidWorks, BCad, Базис- Мебельщик, K-3 Мебель и др.
WEIHONG – широко распространённая система управления, самостоятельно производящий широкую линейку компонентов: Программное Обеспечение – СервоДрайверы.

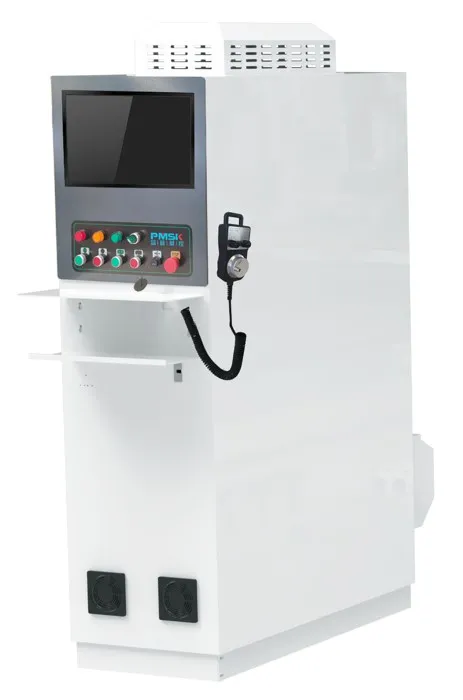

СТОЙКА УПРАВЛЕНИЯ НА ОСНОВЕ WEIHONG
В стойку управления интегрирован промышленный компьютер, а под монитор панели управления вынесены дополнительные кнопки общего запуска и аварийной остановки. Системой обеспечивается полная диагностика всех неисправностей станка с выдачей необходимой информации по ним.
Специальная открытая программа WEIHONG TELESRVIS, бесплатная возможность удаленного подключения, при полной безопасности работы станка.
СЕРВОДРАЙВЕРЫ WEIHONG

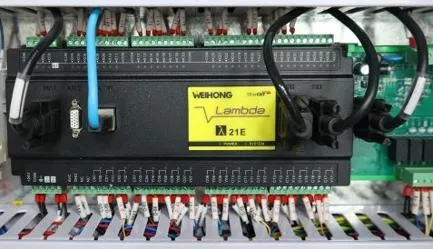

Управление обеспечивается промышленным контроллером WEIHONG NC60C. Конструкция имеет порт LAN для проводного подключения в единую сеть организации, а также оснащается портами USB. Один из портов имеет беспроводной WiFi модуль для беспроводного подключения. Таким образом, оператор имеет доступ к удаленной папке с Управляющими Программами Базис (например) и может загружать УП с телефона или планшета.

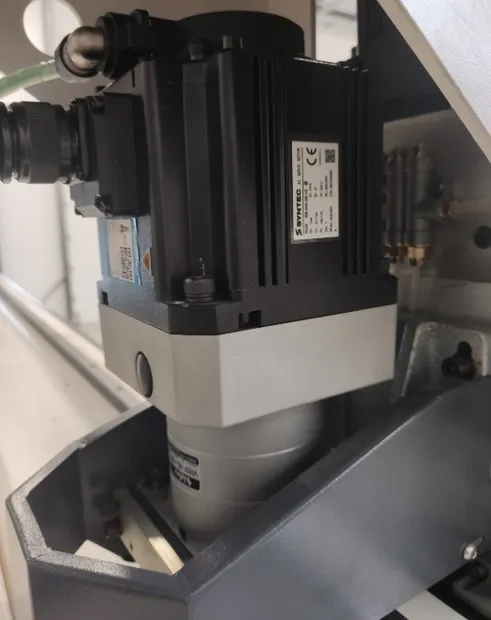

СЕРВОДВИГАТЕЛИ HECHUAN
Сервомоторы Weihong (ведущий китайский производитель) установлены на каждой оси X-Y-Z и обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной программой на высокой скорости при высоких ускорениях и торможении.
Сервомоторы компактные, высокоточные, с высоким коэффициентом Мощность / Крутящий момент. Мощность 1 кВт гарантирует плавную работу в нагруженном режиме.

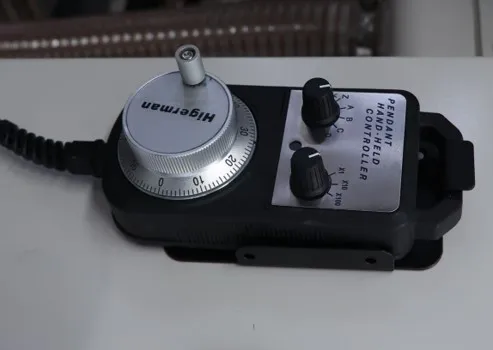

РУЧНОЙ ПУЛЬТ УПРАВЛЕНИЯ
Используется для ручного перемещения по осям
X,Y,Z, а также для контроля процесса фрезерования тестовой заготовки. Имеет магнитное основание (для быстрого и лёгкого крепления к стойке любой металлической поверхности) и удобную эргономичную форму.

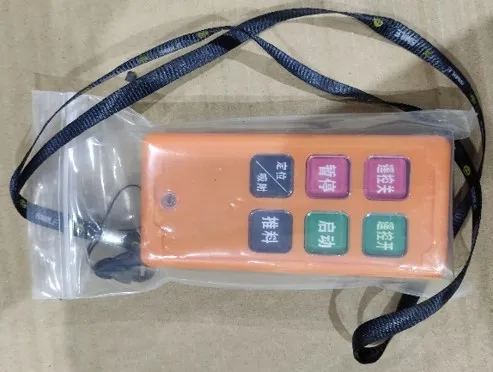

КОМПАКТНЫЙ ПУЛЬТ УПРАВЛЕНИЯ
Удобно использовать карманный пульт, позволяющий запускать очистку рабочего стола от пыли и калибровку листа подложки.

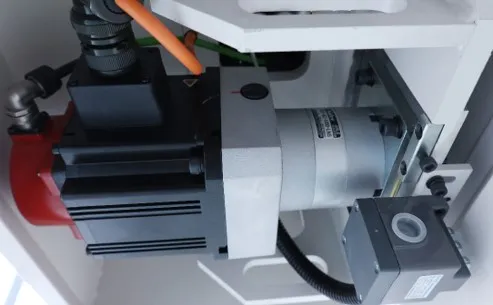

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ
Оси X и Y оснащаются безлюфтовыми планетарными редукторами Shimpo Nidec
(Япония), что позволяет развивать высокую скорость при точности перемещения по осям в пределах 0,1 мм.

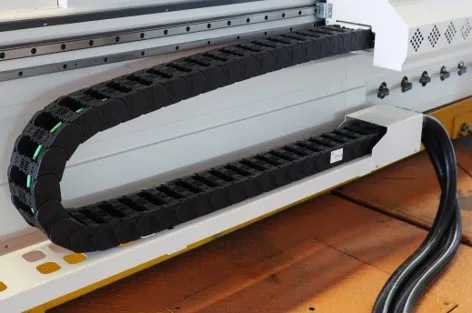

КАБЕЛЬ И КАБЕЛЬ-КАНАЛЫ
Специализированные, экранированные высоко-гибкие кабели для передачи питания и управляющих сигналов рассчитаны на 3-х сменный режим работы. Имеют длительный срок эксплуатации при тяжелых нагрузках.

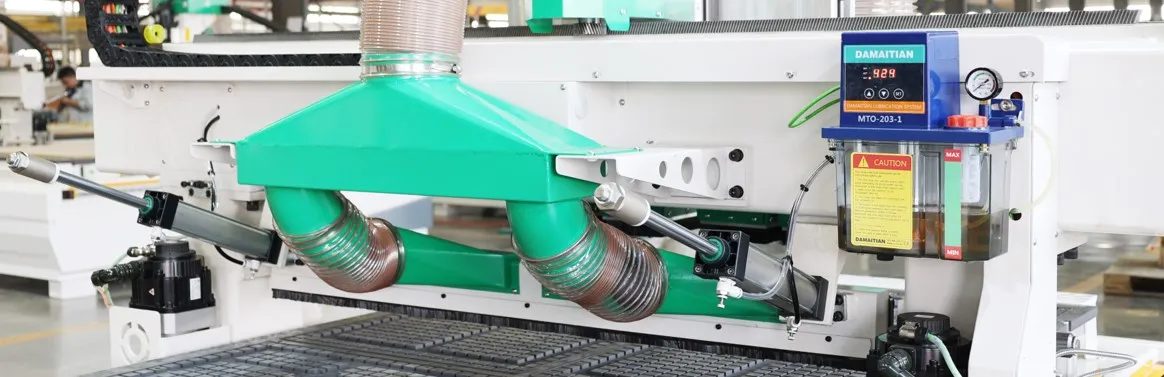

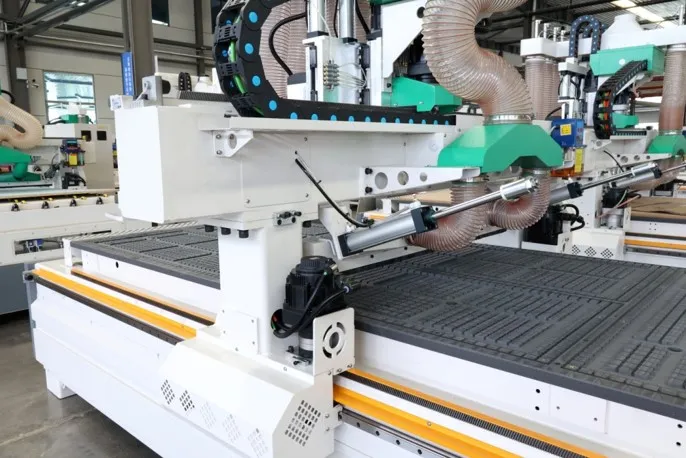

АВТОМАТИЧЕСКИЙ СТАЛКИВАТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ СО СТОЛА И АСПИРАЦИОННАЯ СИСТЕМА.
Снимает потери времени на разгрузку станка. Встроенная система аспирации позволяет значительно ускорить процесс очистки рабочего стола. Более того, автоматические шиберные заслонки направляют воздушный поток в зону текущей обработки – достигается максимальная эффективность.
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ
Автоматическая система смазки всех линейных направляющих и ШВП. Сокращается время обслуживания оборудования и снижается человеческий фактор. Смазка производится в автоматическом режиме по таймеру – периодичность и объем программируется оператором. Лоток для улавливания излишков смазки над зоной обработки исключает загрязнение заготовок.
ВЫСОКОПРОЧНЫЙ СТАЛЬНОЙ ПОРТАЛ
Портал фрезерных станков с ЧПУ имеет сечение 250х150 мм, выполнен из стали толщиной 8 мм. Портал перемещается по высокоточным призматическим направляющим LAPPING 30 (Тайвань). Данная конструкция позволяет получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

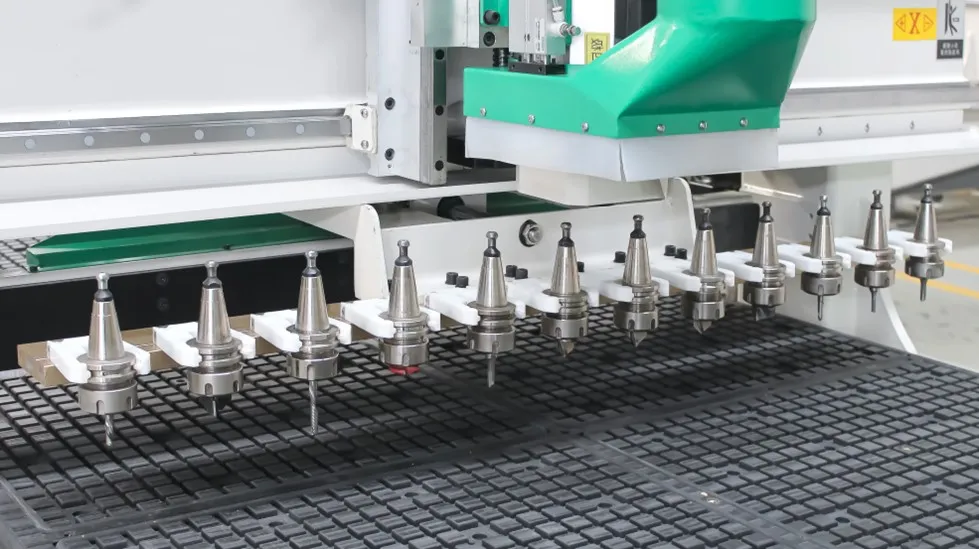

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 12 МЕСТ ПОД ПАТРОНЫ ISO 30
Автоматический магазин инструментов устанавливается непосредственно на поперечной балке подвижного портала, что позволяет производить быструю смену инструмента. Конструкция магазина предусматривает установку в него различных инструментов и агрегатов, дисковых пил, комбинированного инструмента с большим размером и весом, что позволяет быстро переходить на другой вид продукции без необходимости переоснащать центр.
12 патронов ISO30 входят в комплект поставки.

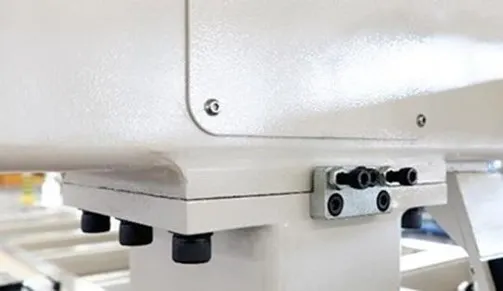

УСТРОЙСТВО РЕГУЛИРОВКИ ПОРТАЛЬНОЙ КОЛОННЫ
Возможность точной настройки диагоналей портала и колонн. Настройка выполняется единожды при первой установке станка на рабочем месте.
МАТРИЧНЫЙ ВАКУУМНЫЙ СТОЛ И УПОРЫ
Вакуумный стол выполнен из композитного материала. Такой стол выдерживает максимальные нагрузки, высокую точность по диагоналям.

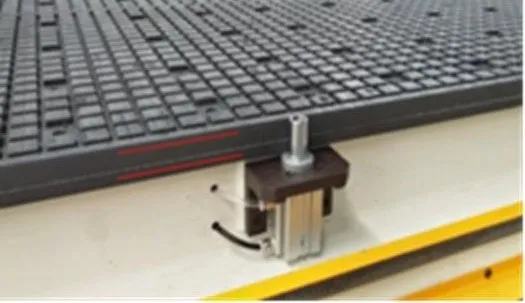

По бокам стола установлены пневматические упоры 11 шт (3 фронтальных + по 4 боковых) для базирования материала в точке нуля

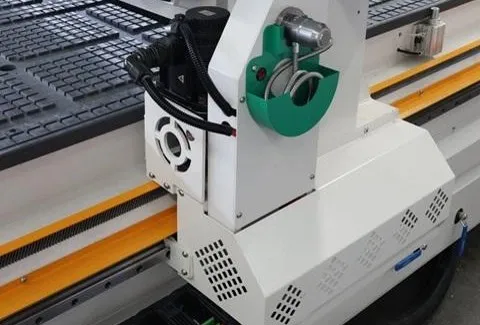

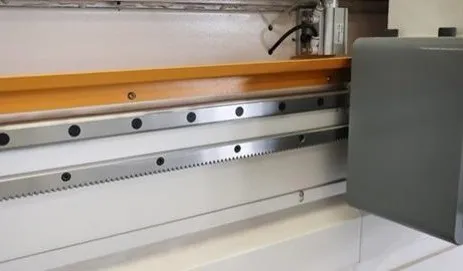

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСЯМ X И Y
Обеспечивает косозубая система шестерня-рейка T-WIN Тайвань. Зубья в косозубых линейках нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

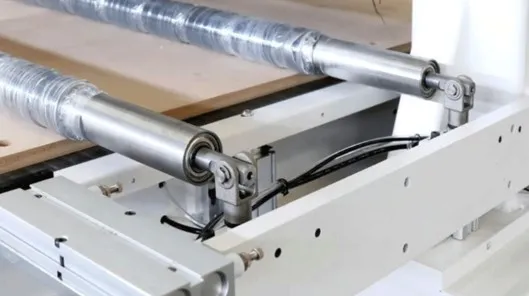

РОЛИКОВЫЕ ПРИЖИМЫ
Сдвоенные роликовые прижимы во всю ширину рабочего стола активируются пневматически в момент обработки. Они надежно прижимают обрабатываемую заготовку придавая устойчивость и предотвращая возможные сдвиги при обработке даже очень маленьких заготовок.
ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА
Позволяет производить калибровку, исключая ошибки, связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.

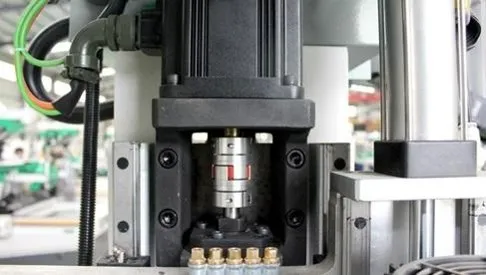

ШВП ПО ОСИ Z
Движение по оси Z происходит за счёт шарико-винтовой передачи (ШВП). Применение ШВП обеспечивает высокую
точность безлюфтового перемещения портала при минимальном рабочем шуме. Узел обладает высокой износостойкостью.

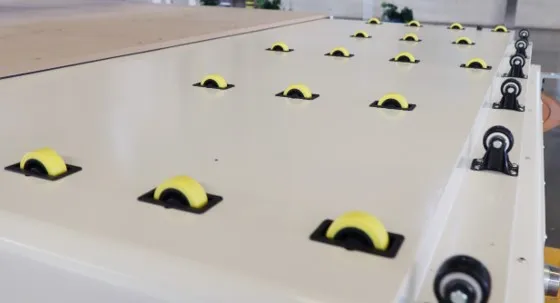

ВСПОМОГАТЕЛЬНАЯ ПЛАТФОРМА В ЗОНЕ ЗАГРУЗКИ ЛИСТОВОГО МАТЕРИАЛА
Оснащена группой роликов для бережного перемещения плит. Специальное износостойкое покрытие роликов не повреждает при загрузке даже деликатные панели.

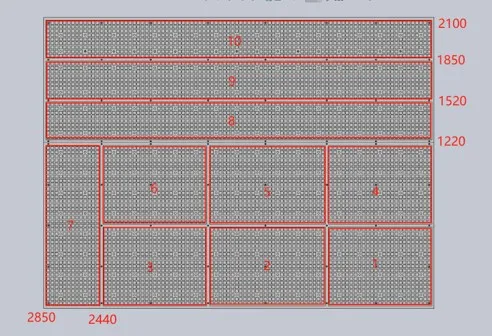

ЗОНИРОВАНИЕ МАТРИЧНОГО СТОЛА
Грамотное продуманное разбитие матричного стола на зоны позволяет работать с полноразмерными плитными материалами разного стандарта. И даже для заготовок небольшой площади есть свои, подходящие по геометрии вакуумные зоны.

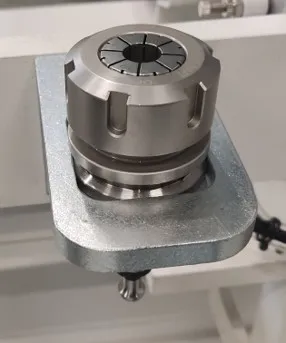

СУППОРТ СМЕНЫ ИНСТРУМЕНТА
Инструментальные патроны ISO30 удобно фиксировать в боковом суппорте станка, который освобождает руки оператора во время операции смены инструмента.

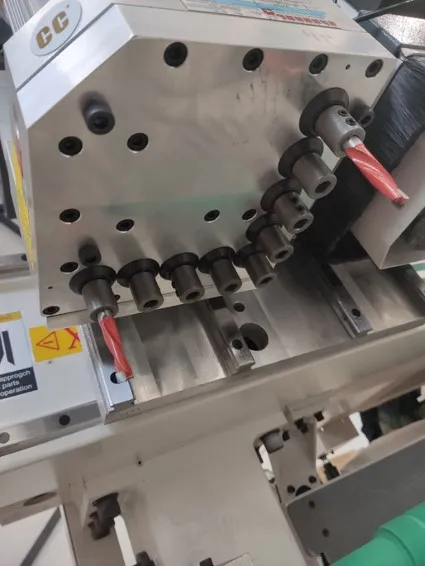

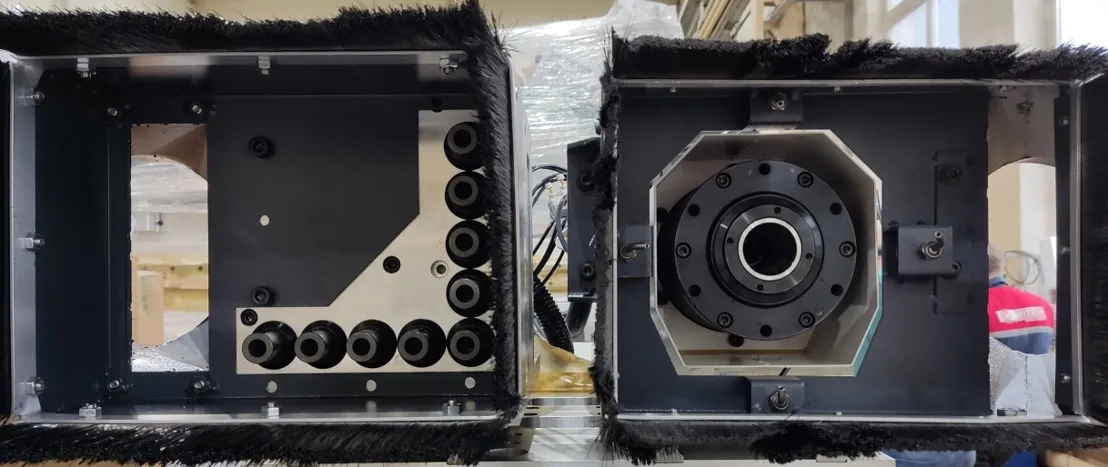

СВЕРЛИЛЬНАЯ ГРУППА (DA48G)
Верхний сверлильно-присадочный узел для получения отверстий в пласть.
Независимые шпиндели по схеме 4+5 (суммарно 9).
Значительно расширяет возможности станка в плане точности обработки (за один установ достигаются почти все операции мехобработки заготовки) и в плане производительности (нет необходимости частой смены инструмента фрезерного шпинделя.

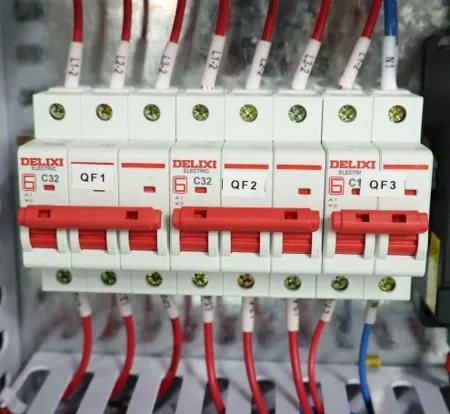

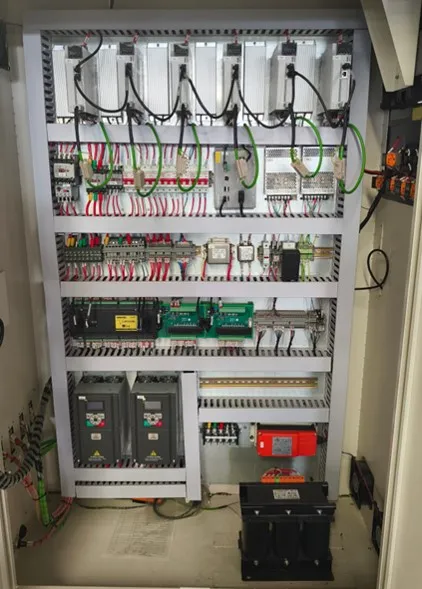

СТОЙКА УПРАВЛЕНИЯ
Стойка управления представляет собой отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Укомплектована модулями таких мировых лидеров как: Schneider Electric, ABB, Delixi. Компоненты и модули расположены в строгом порядке, предусмотренном конструкцией шкафа, и имеют легкий доступ для обслуживания.

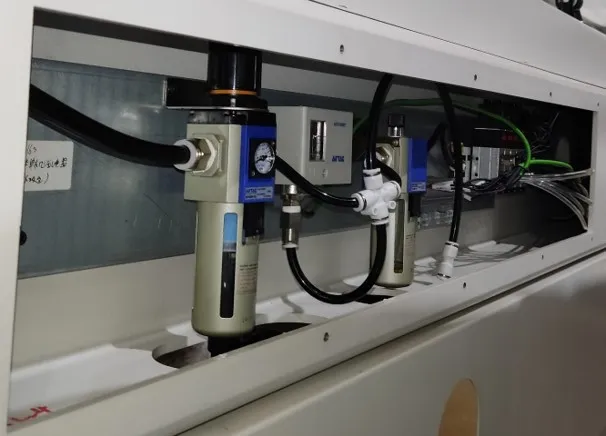

ПНЕВМАТИЧЕСКИЕ КОМПОНЕНТЫ
Для пневмосети используются высококачественные тайваньские компоненты AirTAC.

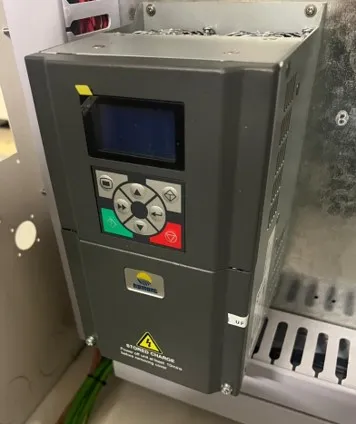

ИНВЕРТОР HPMONT
Используется инвертор мощностью 11 кВт, c высокой производительностью, защитой от помех, стабильно работающий в режиме энергосбережения.

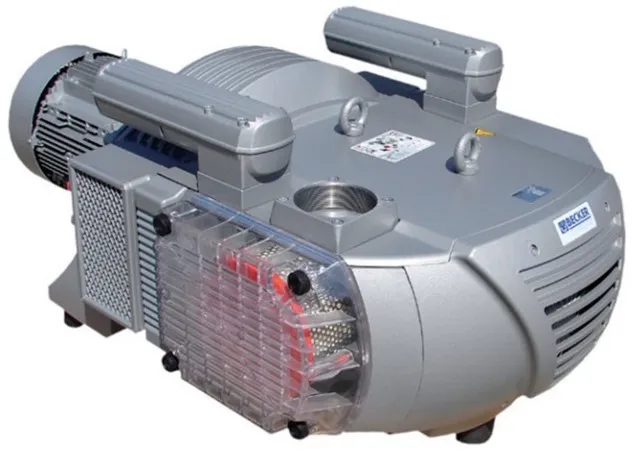

ВАКУУМНЫЙ НАСОС
7,5 кВт EUROVAC (Тайвань). пластинчато-роторный насос производительностью 250 м3/час. Гарантирует надежную фиксацию заготовок даже малого размера. Насос достигает глубины вакуума 0,80 - 0,85 Бар.
